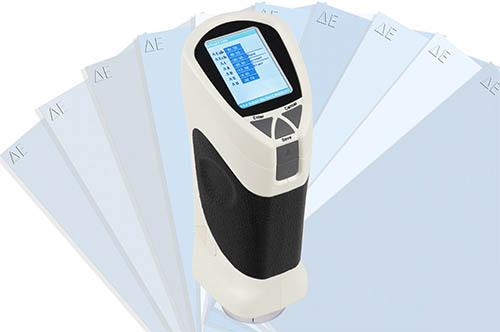

Genaues Farb-Messgerät nach CIE-Standard / misst Farbabstand ΔE / für viele Oberflächen / Speicher / USB-Schnittstelle / PC-Software zur Farbauswertung Das Farbmessgerät HM-TCR 200 misst die Farbe im CIE-*Lab-Farbraum. Ebenfalls verfügt das Farbmessgerät über die Möglichkeit die Farben im RGB-Raum zu ermitteln. Mit Hilfe einer internen, genormten Weißlichtquelle wird die Messfläche ausgeleuchtet, das Farbmessgerät nimmt das vom Untergrund reflektierte Licht auf und verarbeitet diese in der Elektronik. Die Kalibrierung erfolgt über zwei Referenzen, Schwarz und Weiß, diese befinden sich im Lieferumfang. Um höchste Genauigkeit bei der *Lab Farbwerten zu gewährleisten, verfügt das Farbmessgerät über einen internen Weißabgleich. Neben der Anzeige der Lab-Farben kann das Messgerät die Farbräume RGB, Lch, HCL darstellen. Im folgenden Link finden Sie eine Erklärung des *Lab-Farbraumes. Ebenfalls ist das Farbmessgerät HM-TCR 200 in der Lage den Farbabstand ΔE zwischen verschiedenen Farbmustern zu erkennen. Im Farbmessgerät kann ein Grenzwert der Farbdifferenz eingestellt werden, der nicht überschritten werden darf. Das Farbmessgerät HM-TCR 200 überprüft dann bei jeder Farb-Differenzmessung ob dieser Schwellwert überschritten wird. Die Messung der Farbe erfolgt über einen hochpräzisen Siliziumsensor. Der Sensor vom Farbmessgerät erfasst das Reflektierte Licht der Normlichtquellen D65, D50 oder F11, welche über das Menü im Farbmessgerät wählbar sind. Im internen Speicher des Farbmessgerätes können in 12 Gruppen, 30 Farbwerte abgelegt werden um so schnell eine Kontrolle der Farbwerte durchführen zu können. Das Messgerät zur Bestimmen der Farbe wird über 4 AA Batterien versorgt. Kann aber auch über ein externes Netzteil betrieben werden. Über die USB-Schnittstelle an dem Farbmessgerät können die Messwerte an einen angeschlossenen Computer übertragen werden. Das Farbmessgerät HM-TCR 200 wird in einem robusten Aluminiumkoffer ausgeliefert. Im Lieferumfang befinden sich neben den Weiß- und Schwarzreferenzkörpern ein Netzteil, ein USB-Kabel zur Datenübertragung und und ein Holster in dem das Farbmessgerät geschützt transportiert werden kann. Folgen Sie folgendem Link um weitere Farbmessgeräte zu finden.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Farbmessgerät Display - Übersichtliche Anzeige
|
|
|
|
|
|
Technische Spezifikation Wiederholgenauigkeit 0,08 Beleuchtungssystem 8/d SCI SCE Lichtquelle Standard Weißlicht Erfassungswinkel 10° nach CIE-Standard Erfassungsbedingungen D65, D50, F11 Messwertabgleich Standard Weiß nach CIE Standard Schwarz nach CIE Speicherung 12 Gruppen mit je 30 Speicherplätze Anzeige L*a*b*, L*c*h*, E*ab, RGB Farbabweichungen von L*a*b* und L*c*h* Durchmesser der Messöffnung 8 mm Spannungsversorgung 4 x AA 1,5V oder externes 5 V Netzteil Abmessungen 77 x 86 x 210 mm Gewicht 550 g
|
|
|
|
|
|
Software Farbmessgerät HM-TCR200 Umfangreiche Software zur genauen Analyse der gemessenen Farbwerte.
|
|
|
|
|
|
Richtwerte zur Bewertung der Farbmessung mit dem Farbmessgerät HM-TCR 200
Bereich der Farbabweichung: 0 … 0,25 ΔE Keine oder sehr geringe Abweichung Perfekte Übereinstimmung 0,25 … 0,5 ΔE Kleine Abweichung Abweichung akzeptabel 0,5 … 1,0 ΔE Wenig bis mittlere Farbabweichung In manchen Anwendungsbereichen noch Akzeptabel 1,0 … 2,0 ΔE Mittlere Abweichung der Farbproben In manchen Anwendungsbereichen noch Akzeptabel 2,0 … 4,0 ΔE Hohe Abweichung der Farbmessung Nur bei speziellen Anwendungen akzeptabel > 4,0 ΔE Sehr hohe Farb-Abweichung Nicht mehr Akzeptabel
Hinweis: In der oberen Tabelle sind nur Richtwerte angegeben, die in Versuchen mit dem Farbmessgerät ermittelt worden sind. Für jeden speziellen Anwendungsfall können andere Farbabweichungen auch noch das Soll erfüllen. Es ist dann vom Anwender zu entscheiden ob die Farbprobe noch akzeptabel ist oder nicht.
|
|
|
|
|
|

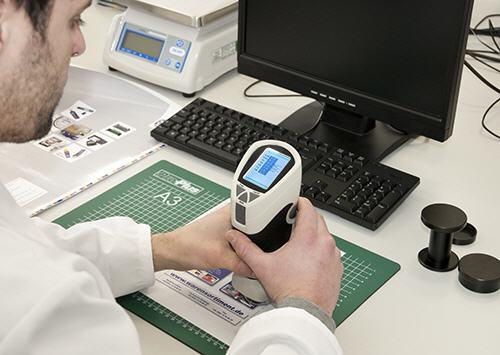

Einsatz des HM-TCR200 Mit dem Farbmessgerät HM-TCR 200 ist es möglich den Unterschied Delta E von Druckproben zu messen.
|
|
|
|
|
|
Anschlüsse Farbmessgerät HM-TCR200
|
|
|
|
|
|
Komplettes Set mit Farbmessgerät, Zubehör, Koffer
|
|
|
|
|
|
Lieferumfang 1 xFarbmessgerät HM-TCR 200, 1 x Standardweißkörper, 1 x Standardschwarzkörper, 4 x 1,5 V AA Batterien, 1x 5 V Netzteil, 1 x USB Datenkabel, 1x Software, 1 x Bedienungsanleitung
|
|
|
|
|
