Wärmebildkamera mit 382 x 288 Pixeln Auflösung / Kleinste Kamera in ihrer Klasse / Wärmebildaufnahme in Echtzeit mit bis zu 80 Hz / Geringes Gewicht / Sehr gute thermische Empfindlichkeit mit 40 mK

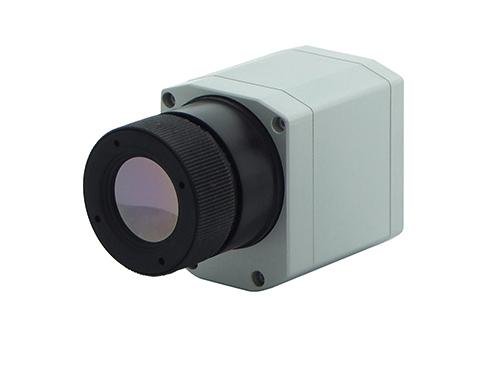

Die Wärmebildkamera HM-PI450 ist ein voll radiometrisch messendes Infrarotkamerasystem zur Erfassung und Darstellung von Temperaturbildern und Temperaturprofilen eines zu beobachtenden Objektes. Die Wärmebildkamera HM-PI450 ist nicht nur durch die USB 2.0-Schnittstelle, welche eine Echtzeit-Thermographie mit 96 Bildern pro Sekunde und zeitsynchrone Echtbildaufzeichnungen mit 32 Hz ermöglicht, auf dem neuesten Stand der Technik, sondern bietet auch als stationäre und tragbare Infrarotkamera ein herausragendes Preis-Leistungs-Verhältnis. Mit Hilfe von Schnappschüssen oder mit der Aufnahme von Video- Sequenzen können die Bilder archiviert werden.

Die Wärmebildkamera HM-PI450 basiert auf einem kleinen Bolometer (UFPA) mit 382 x 288 Pixeln und einer Pixel-Größe von 25 x 25 µm. Austauschbare Objektive lassen eine Anpassung an unterschiedliche Messabstände und Objektgrößen zu. Die sehr gute thermische Empfindlichkeit ermöglicht die Darstellung feinster Temperaturdetails.


Die Wärmebildkamera HM-PI450 ist demzufolge die optimale Thermografie- Lösung für Anwendungen in Forschung und Entwicklung, Teststationen, der Prozessautomation oder für allgemeine, portable Messaufgaben. Mit einem USB-Kabel wird die Wärmebildkamera an einen Rechner angeschlossen und ist sofort nach dem Verbinden einsatzbereit. Die Temperaturdaten der Wärmebildkamera werden als Wärmebild zur mitgelieferten Software HM-PI Connect übertragen.


Die Software übernimmt ebenfalls die Fernsteuerung der Kamera. Darüber hinaus verfügt die Software auch über eine Zeilenkamera-Funktion, mit der sich bewegende Messobjekte innerhalb eines Prozesses überwacht werden können. Mit einem Gewicht von nur 320 g ist die Wärmebildkamera HM-PI450 außerordentlich leicht und zudem eine der kleinsten Wärmebildkameras der Welt. In Kombination mit einem Tablet-PC kann die Wärmebildkamera sogar zur vorbeugenden Instandhaltung oder Gebäudethermografie eingesetzt werden.

Die bisher bestehende Lücke zwischen tragbaren Infrarot-Schnappschuss-Kameras und rein stationären Geräten wird hierdurch von der Wärmebildkamera HM-PI450 geschlossen.

Einige Anwendungsgebiete sind z.B.:
Prozesskontrolle beim Extrudieren, beim Kalandieren, bei der Solarzellenfertigung, bei der Fertigung von LCD-Flachbildschirmen, Entwicklung elektronischer Bauteile, Entwicklung mechanischer Komponenten, u.v.m..


Technische Daten der Wärmebildkamera:
- Messbereich: -20 ... +900 °C
- Optische Auflösung: 382 x 288 Pixel
- Spektralbereich: 7,5 ... 13 µm
- 2.0 Schnittstelle
- Wärmebilder in Echtzeit (bis zu 80 Hz)
- sehr gute thermische Empfindlichkeit
- kleinste Kamera in ihrer Klasse
- kompakte Bauform
- herausragendes Preis-Leistungs-Verhältnis


Technische Spezifikationen der Wärmebildkamera
Detektor FPA, ungekühlt (25 x 25 µm)
Optische Auflösung 382 x 288 Pixel
Spektralbereich 7,5 ... 13 µm
Temperaturbereiche -20 ... +100 °C, 0 ... +250 °C, +150 ... +900 °C
Bildfrequenz 80 Hz
Optiken (FOV) 38 ° x 29 ° FOV / f = 15 mm oder
62 ° x 49 ° FOV / f = 8 mm oder
13 ° x 10 ° FOV / f = 41 mm
Thermische Empfindlichkeit (NETD) 0,04 K mit 38 ° x 29 ° FOV / F = 0,8
0,04 K mit 62 ° x 49 ° FOV / F = 0,8
0,06 K mit 13 ° x 10 ° FOV / F = 1,0
Systemgenauigkeit ±2 °C oder ±2 %
PC-Schnittstelle USB 2.0
Prozess-Schnittstelle (PIF) 0 ... 10 V Eingang, digitaler Eingang
0 ... 10 V Ausgang
Umgebungstemperatur 0 ... +70 °C
Lagertemperatur -40 ... +85 °C
Relative Luftfeuchtigkeit 20 ... 80 % r.H., nicht kondensierend
Abmessungen Gehäuse 46 x 56 x 90 mm
Schutzklasse Gehäuse IP 67 (NEMA 4)
Gewicht 320 g, inkl Objektiv
Schock / Vibration 25G, IEC 68-2-29 / 2G, IEC 68-2-6
Stativaufnahme 1/4-20 UNC
Spannungsversorgung via USB



Lieferumfang
1x Wärmebildkamera HM-PI 400 mit 1 Objektiv, 1x USB-Kabel (1 m), 1x Tischstativ, 1x PIF-Kabel mit Anschlussklemmleiste (1 m), 1x Softwarepaket PI Connect, 1x Aluminiumkoffer, 1x Bedienungsanleitung
