Wärmebildkamera mit BI-SPECTRAL Technologie /
Wärmebilder in Echtzeit bis zu 128 Hz / Zeitsynchrone Echtbildaufzeichnungen mit bis zu 32 Hz / Kleine Bauform/
Hohe Restlichtempfindlichkeit der Echtbildkamera

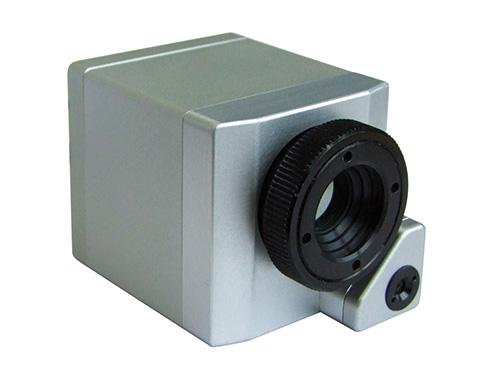

Die Wärmebildkamera HM-PI200 ist ein voll radiometrisch messendes Infrarotkamerasystem zur Erfassung und Darstellung von Temperaturbildern und Temperaturprofilen eines zu beobachtenden Objektes. Die Wärmebildkamera HM-PI200 ist nicht nur durch die USB 2.0-Schnittstelle, welche eine Echtzeit-Thermographie mit 96 Bildern pro Sekunde und zeitsynchrone Echtbildaufzeichnungen mit 32 Hz ermöglicht, auf dem neuesten Stand der Technik, sondern bietet auch als stationäre und tragbare Wärmebildkamera ein herausragendes Preis-Leistungs-Verhältnis. Mit Hilfe von Schnappschüssen oder mit der Aufnahme von Video- Sequenzen können die Bilder archiviert werden.

Die Wärmebildkamera HM-PI200 basiert auf einem kleinen Bolometer (UFPA) mit 160 x 120 Pixel und einer Pixel-Größe von 25 x 25 µm. Die sehr gute thermische Empfindlichkeit ermöglicht die Darstellung feinster Temperaturdetails. Die Wärmebildkamera HM-PI200 ist demzufolge die optimale Thermografie-Lösung für Anwendungen in Forschung und Entwicklung, Teststationen, der Prozessautomation oder für allgemeine, portable Messaufgaben. Mit einem USB-Kabel wird die Infrarotkamera an einen Rechner angeschlossen und ist sofort nach dem Verbinden einsatzbereit.

Die Temperaturdaten der Wärmebildkamera werden als Wärmebild zur mitgelieferten Software PI Connect übertragen. Mithilfe der BI-SPECTRAL Technologie kann über einen visuellen Kanal ein Echtbild (VIS) mit einem Wärmebild (IR) kombiniert und zeitsynchron aufgezeichnet werden. Die Software übernimmt ebenfalls die Fernsteuerung der Kamera. Darüber hinaus verfügt die Software auch über eine Zeilenkamera-Funktion, mit der sich bewegende Messobjekte innerhalb eines Prozesses überwacht werden können. Mit einem Gewicht von nur 250 g ist die Wärmebildkamera HM-PI200 außerordentlich leicht und zudem eine der kleinsten Wärmebildkameras der Welt.

In Kombination mit einem Tablet-PC kann die Wärmebildkamera sogar zur vorbeugenden Instandhaltung oder Gebäudethermografie eingesetzt werden. Die bisher bestehende Lücke zwischen tragbaren Infrarot-Schnappschuss-Kameras und rein stationären Geräten wird hierdurch von der Wärmebildkamera HM-PI200 geschlossen.


Einige Anwendungsgebiete sind z.B.:
Prozesskontrolle beim Extrudieren, beim Kalandieren, bei der Solarzellenfertigung, bei der Fertigung von LCD-Flachbildschirmen, Entwicklung elektronischer Bauteile, Entwicklung mechanischer Komponenten, Prozess-Regelung u.v.m..


Technische Daten der Wärmebildkamera
- Messbereich: -20 ... +900 °C
- Optische Auflösung: 160 x 120 Pixel
- Spektralbereich: 7,5 ... 13 µm
- 2.0 Schnittstelle
- BI-SPECTRAL Technologie
- Wärmebilder in Echtzeit mit bis zu 128 Hz
- zeitsynchrone Echtbildaufzeichnung
- hohe Restlichtempfindlichkeit
- kleine Bauform
- herausragendes Preis-Leistungs-Verhältnis

Technische Spezifikationen der Wärmebildkamera
Detektor PA, ungekühlt (25 x 25 µm)
Optische Auflösung 160 x 120 Pixel
Spektralbereich 7,5 ... 13 µm
Temperaturbereiche -20 ... +100 °C, 0 ... +250 °C, +150 ... +900 °C
zusätzlicher Bereich: +200 ... +1500 °C (nich für Optik 72 ° HFOV verfügbar)
Bildfrequenz 128 Hz
Optiken (FOV) 23 ° x 17 ° FOV / f = 10 mm oder
6 ° x 5 ° FOV / f = 35,5 mm oder
41 ° x 31 ° FOV / = 5,7 mm oder
72 ° x 52 ° FOV / f = 3,3 mm
Thermische Empfindlichkeit (NETD) 0,08 K mit 23 ° x 17 ° FOV / F = 0,8
0,3 K mit 6 ° x 5 ° FOV / F = 1,6
0,1 K mit 41 ° x 31 ° FOV und 72 ° x 52 ° FOV / F = 1
Option visuelle Kamera Optische Auflösung: 640 x 480 Pixel
Bildfrequenz: 32 Hz
Optik (FOV): 54 ° x 40 °
Systemgenauigkeit ±2 °C oder ±2 %
PC-Schnittstelle USB 2.0
Prozess-Schnittstelle (PIF) 0 ... 10 V Eingang, digitaler Eingang
0 ... 10 V Ausgang
Umgebungstemperatur 0 ... +50 °C
Lagertemperatur -40 ... +70 °C
Relative Luftfeuchtigkeit 20 ... 80 % r.H., nicht kondensierend
Abmessungen Gehäuse 45 x 45 x 62 mm
Schutzklasse Gehäuse IP 67 (NEMA 4)
Gewicht 215 g, inkl Ojektiv
Schock / Vibration 25G, IEC 68-2-29 / 2G, IEC 68-2-6
Stativaufnahme 1/4-20 UNC
Spannungsversorgung via USB

Zur optimalen Kombination von IR- und VIS-Bild wird für die Wärmebildkamera HM-PI200 die Optik mit 41 ° HFOV empfohlen.



Lieferumfang
1x Wärmebildkamera HM-PI200 mit 1 Objektiv, 1x USB-Kabel (1 m), 1x Tischstativ, 1x Fokussierwerkzeug, 1x PIF-Kabel mit Anschlussklemmleiste (1 m), 1x Softwarepaket PI Connect, 1x Aluminiumkoffer, 1xBedienungsanleitung
