Wärmebild Sensoren Infrarot/Thermografie Sensoren




Wärmebildsensoren / Infrarotsensoren / Thermografiesensoren
Online-Echtzeit Prozesskontrolle / Steuerung

Wärmebildkamera HM-PI160 -20 ... +900 °C 160x120Pixel

Wärmebildkamera HM-PI200 -20 ... +900 °C 160x120 Pixel

Wärmebildkamera HM-PI230 -20 ... +900 °C 160x120 Pixel

Wärmebildkamera HM-PI400 -20 ... +900 °C 382 x 288 Pixel

Wärmebildkamera HM-PI450 -20 ... +900 °C 382 x 288 Pixel


Die Wärmebildkameras der HM-PI Serie sind fest sind fix installierbare Wärembildkameras zur Prozesskontrolle, Steuerung und Regelung. Gleichzeitig kann auch die Qualtiät dokumentiert werden indem die Wärmebilder einfach automatisch per Software gespeichert werden.

Das Gehäuse der Wärmebildkamera wird über den Messobjekt positioniert (Montage-Gewinde auf Wärmebildkameragehäuse vorhanden).

Die Messwerte, die Wärmebilder werden per USB oder Ethernet Kabel zum PC oder Server übertragen an dem die Software installiert ist.

In der Software können Bereiche ausgewählt werden die hinsichtlich Maximal- Minimal- Durchschnittstemperatur oder ungleicher Temperaturverteilung überprüft werden.

Bei Überschreiten einer Alarmbedingung kann das als Summen-Relaissignal zum Stoppen des Prozesses verwendet werden.

In der Software können auch einzelne Messpunkte innerhalb des Wärmebildes gesetzt werden deren Temperatur dann ständig an einem Analogausgang 4-20mA oder 0-10V ausgegeben wird. Dieses Signal kann dann für Ihre Regelung der Prozesstemperatur verwendet werden.

Mit dieser Wärmebildkamera können Sie auch den ganzen Prozess aufzeichnen (Wärmebildvideo). Hilfreich bei der Analyse ist auch, dass der Temperaturverlauf einzelner Punkte im Wärmebild als Diagramm ausgegeben werden können.


Drohnen Einsatz der Wärmebildkamera
Die Wärmebildkameras der HM-PI-Serie sind so robust und leicht im Gewicht, dass sie auch in Drohnen zum Kontrollieren von Flachdächern, Brandnestsuche, Rettung, Feuerwehr, Polizei, Personensuche etc.. eingesetzt werden.

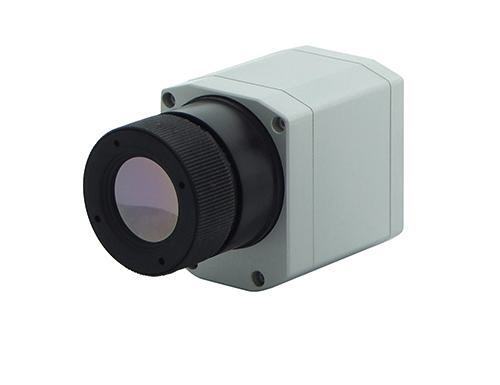

Wärmebildkamera HM-PI Serie

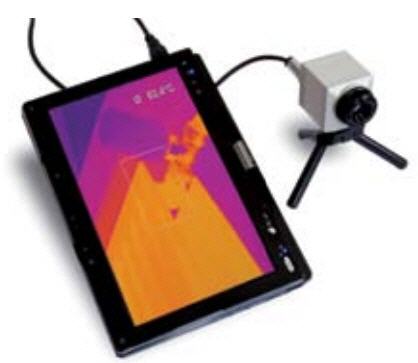

Portabler Einsatz der Wärmebildkamera mit Tablet

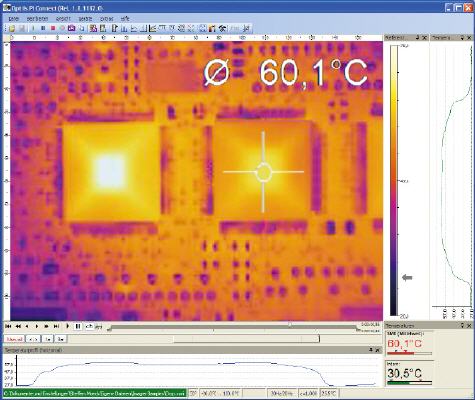

Elektronik Temperaturkontrolle Automatische Detektion der Maximaltemperaturen und Alarm und Relaiskontakt bei Überschreitung der vorgegeben Grenzwerte. Einsatz der Wärmebildkamera: Elektronik-Fertigung und Forschung.


Temperaturprofil Darstellung des Temperaturprofils über die Zeit von eingezeichneten zu untersuchender Bereiche. Es kann dabei die Maximal-, Minimal- oder Durchschittstemperatur der gesamten markierten Fläche als Temperaturkurve ausgegeben werden.


Flächen die analysiert werden sollen Nach der Installation der Wärmebildkamera im Prozess kann per Software die zu untersuchenden Flächen mit deren Grenzwerten eingestellt werden. Bei Grenzwertverletzung kann der Relaisausgang geschalten werden. Zur Prozesssteuerung kann auch die Maximal oder Minimal oder Durchschnittstemperatur der zu untersuchenden Fläche als Analogsignal herangezogen werden. Zum Beispiel kann die gemessene Maximaltemperatur innerhalb der Fläche als 4-20 oder 0-10V Signal ständig ausgegeben werden.


Ausgabe der Wärmebilder als Excel Datei


Prozess Adapter und Zubehör
Temperatur Berührungslos
